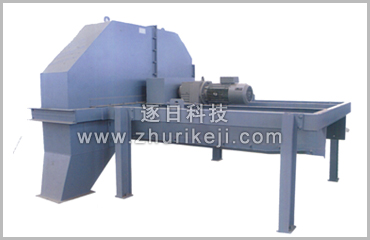

ZR80采制样装置   发布时间: 2010 . 3 . 9 点击人气 2404 次

  【选用范围】
  ZR80型皮带中部采制样系统是初级采样机安装在皮带输送机中部位置,从运动的水平或倾斜的输送带上直接采集子样的方式。
  【工作流程】
  初级采样机按所编程序,每隔一定时间间隔采样头旋转一周,从运动的皮带上刮取宽度与切割器开口相同的一个完整的横断面的样品。子样经过溜管进入样品给料机,给料机将子样连续均匀的送入破碎机,破碎机按规定的粒度要求进行破碎,破碎后的子样进入次级给料机,经过次级采样机进行二次采样缩分,最终样品进入收集罐内,余料输入斗提机或螺旋输送机等设备返回到主物料流中。
  【系统组成】
  该系统由旋转式中部采样机、初级样品给料机、锤式破碎机、次级样品给料机、样品收集器和余料处理设备等组成。

  【系统的特点与优点】
  ●采用PLC技术,自动化程度高,运行可靠。
  ●设计紧凑,适于低空间安装;
  ●不需转载点,可直接安装在输送机上,安装简便,成本低;
  ●采用矩形钢管支承,可保证足够的刚度;
  ●制动电机直接驱动,无论皮带空载或满载,均能可靠停机;
  ●采样机设备侧面裙板,有效防止物料的散落;
  ●非接触式接近开关,用于起停控制;
  ●切割器端部装有钢丝软刷,两侧装有导流板,保证全断面取样而且不损伤皮带;
  ●带有平衡配重可消除高偏心负载。
