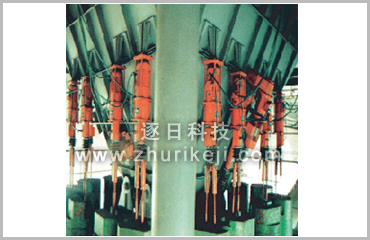

ZR-PJ型电子皮带秤实物校验装置   发布时间: 2010 . 3 . 9 点击人气 2476 次


  【适用范围】
  ZR-PJ型皮带秤实物校验装置是一种高精度的静态电子料斗秤,主要用于电子皮带秤的实物校验,其标定精度远高于挂码标定和链码标定,它使用复杂、费时、费力的皮带秤实物校验工作实现全过程的自动化操作,是散料计量管理及商贸结算工作中不可缺少的配套设备。本装置作为料斗秤同时适用于矿石、粮食、水泥等散状物料的计量。
  【工作原理】
  使用系统自身配置的精度为5MM的若干只砝码完成装置自身校准,斗体内放置输送物料完成计量,按一定开度放料完成需校检装置的实物标定。针对系统的繁简程度可由以下几种方式完成系统的控制:
  ☆控制方式一:
  电气控制柜通过电气直接控制相关设备的启停及顺序动作。
  ☆控制方式二:
  系统增加PLC可编程序控制器,通过PLC编程完成系统的时序控制,为系统的扩展打下基础。
  ☆控制方式三:
  在控制方式二的基础上增加工业控制计算机,通过计算机读/写PLC各I/O功能状态点完成设定的时序控制及各设备状态显示;同时工控机和ZR-PJ装置仪表实时通讯采样校验数据及被验的设备通讯完成数据采集、对比、分析、完成数据报表;系统也可扩展到厂及局域网数据发布。

  【系统构成及特点】
  典型系统主要由计量系统(称重仪表、称重传感器及模块、接线分配器)、自检系统(挂码、砝码提升机)、称重料斗、限位机构、支承框架平台、料斗开闭机构及整形料斗,电气部件及控制台组成,可选PLC可编程控制器及上位机控制系统。
  ●采用PLC控制技术,操作控制集中,校准简捷方便;
  ●系统的自检、进产、料量控制可实现程序自动化;
  ●可根据用户需要,并入相关设备联锁接点以便系统安全可靠地运行;
  ●可根据现场环境条件,高等料斗体部分,料斗可为方形、圆形或异形;
  ●采用整体式砝码、吨位可根据需要设计,砝码的升降采用电动砝码提升机,操作方便;
  ●系统采用全悬浮结构,为保证称量准确性及稳定性;
  ●可与上位机的联网通讯实现上机对系统的设备启停、皮带秤仪表的远程调零及其它远方操作。

  【主要技术参数】
  系统综合精度:Ⅲ
  有效称量范围:5~60t
  传感器综合精度:0.02%
  称重显示仪精度:0.01%
  标准砝码精度:5M11
  标准砝码规格:1t/只或2t/只(整体式)
  过载能力:≤120%F.S

  【工作条件和安装条件】
  ◆环境温度
  仪表:-10℃~50℃ 机械-20℃~60℃
  电源:220VAC/380 VAC、(+10%/-15%)、50HZ、(±2%)
